Hava Kanalında Sızdırmazlık: Hesabınızın Nereye Kaçtığı

Kaçak neden görünmez bir sorundur

Su tesisatında kaçak kendini gösterir: leke olur, damlar, fark edilir. Hava kanalındaki kaçak ise hiçbir iz bırakmaz. Sistem çalışır, fan döner, menfezden hava gelir — ama hesaplanandan az gelir.

Uzun bir kanal hattında birleşim sayısı yüzlerle ifade edilir. Her birleşimden çıkan küçük miktarlar toplandığında, uç noktaya ulaşan debi tasarım değerinin belirgin biçimde altına inebilir.

Bunun pratik sonucu şudur: sistem “yetersiz” diye şikâyet edilir, çözüm olarak daha büyük fan takılır. Fan büyüdükçe kaçak da büyür, enerji tüketimi artar, sorun çözülmez.

Sızdırmazlık sınıfları ne anlatır

Avrupa standartlarında hava kanalları, birim yüzey başına izin verilen kaçak miktarına göre sınıflandırılır. Dikdörtgen ve yuvarlak kanallar için ayrı test yöntemleri tanımlıdır; sınıflar A'dan D'ye doğru sıkılaşır — her basamak, bir öncekine göre belirgin biçimde daha düşük kaçağa karşılık gelir.

Hangi sınıfın gerekli olduğu binaya göre değişir. Basit bir depo egzozu ile hastane ameliyathanesi besleme hattı aynı sıkılığı gerektirmez. Önemli olan, hedeflenen sınıfın proje aşamasında belirlenmesi ve imalatın buna göre yapılmasıdır.

Sınıfı sonradan yükseltmek mümkün değildir; birleşim tipi ve conta uygulaması imalat sırasında kararlaştırılır.

Kaçağın çıktığı yerler

Kaçak neredeyse hiçbir zaman sac yüzeyinden olmaz; birleşimlerden olur. Flanş bağlantıları, kenet dikişleri, dirsek ve pantolon parçalarındaki köşe noktaları, damper yuvaları ve servis kapakları en kritik yerlerdir.

Flanşlı birleşimlerde iki flanş arasına conta konması ve cıvataların dengeli sıkılması gerekir. Bir noktadan fazla sıkılan flanş diğer taraftan açılır.

Kenetli birleşimlerde kenet profilinin doğru kapatılması, köşe elemanlarının tam oturması belirleyicidir. Sahada elle kapatılan bir kenet ile atölyede makinede kapatılan kenet aynı sıkılığı vermez.

En çok gözden kaçan yer, kanalın cihaza bağlandığı noktadır. Esnek bağlantı elemanı yanlış gerginlikte takıldığında hem kaçak yapar hem de titreşimi kanala aktarır.

Sahada kesim, kaçağın en büyük kaynağıdır

Kanal ölçüsü sahada tutmadığında iki yol vardır: parçayı atölyeye geri gönderip doğru ölçüde yeniden üretmek, ya da yerinde kesip birleştirmek. İkincisi hızlı görünür, uzun vadede pahalıdır.

Sahada açılan bir birleşim, atölyede makinede yapılan birleşimin sıkılığını yakalayamaz. Bu yüzden imalata geçmeden önce ölçü alma aşamasına zaman ayırmak, montaj süresini de kaliteyi de doğrudan etkiler.

Kanal parçalarının numaralanarak sevk edilmesi, sahada “hangi parça nereye” tartışmasını ve buna bağlı uydurma çözümleri ortadan kaldırır.

Yalıtım kaçağın yerini tutmaz

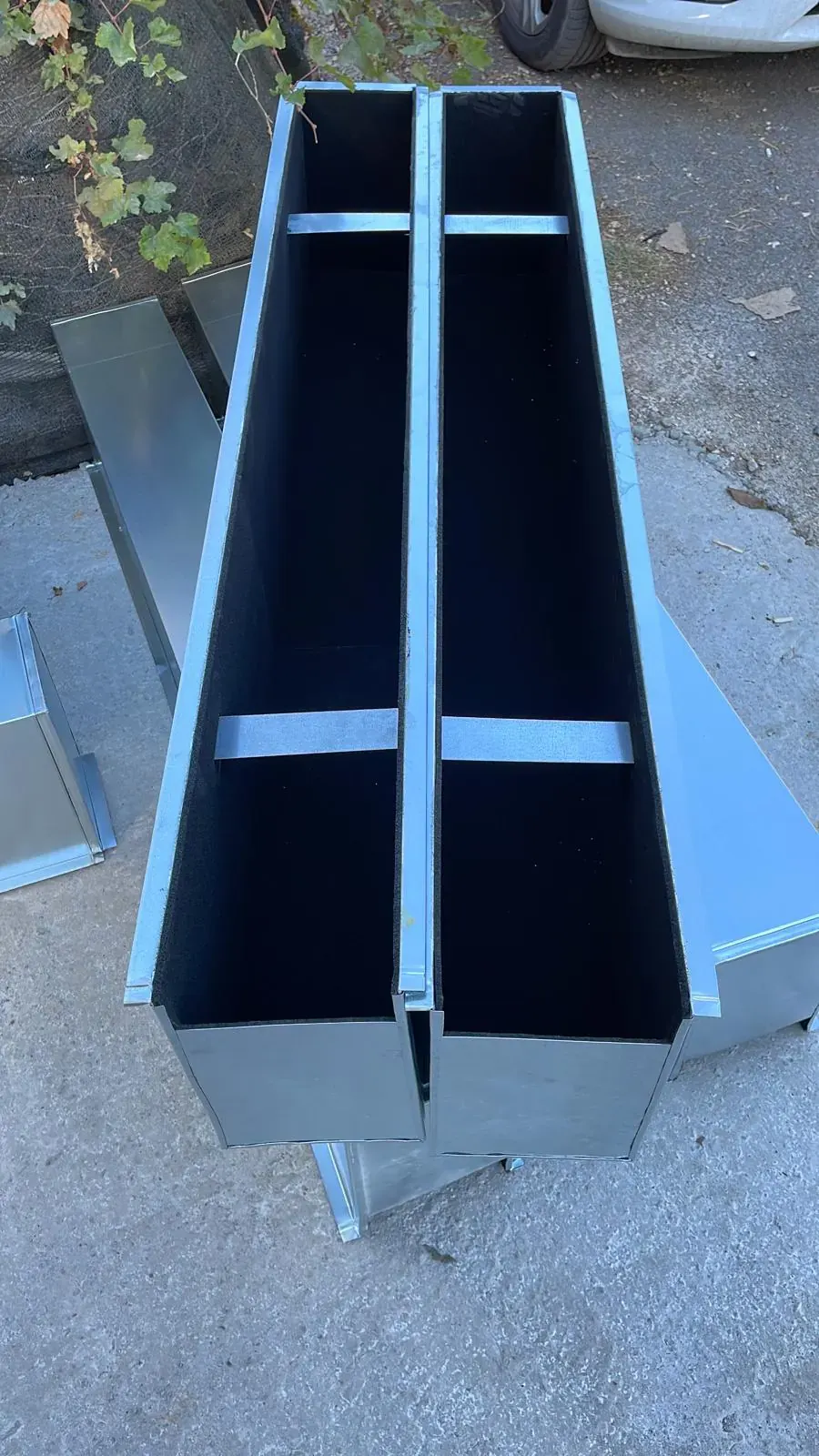

İzolasyon, ısı kaybını ve yoğuşmayı önler; kaçağı önlemez. İzoleli bir kanaldan sızan hava, izolasyonun altından kaçmaya devam eder.

Bu iki konu sık karıştırılır. Kanal hattında hem sızdırmazlık hem izolasyon gerekiyorsa, ikisi ayrı ayrı çözülmelidir.
